渣浆泵是选厂特别重要的设备之一，也是选厂数量较多的设备。其不但承担着矿浆的输送，而且是一些工艺环节的重要保障。学会渣浆泵的选型，掌握渣浆泵的相关性能，了解渣浆泵常见问题的解决方法就很重要。

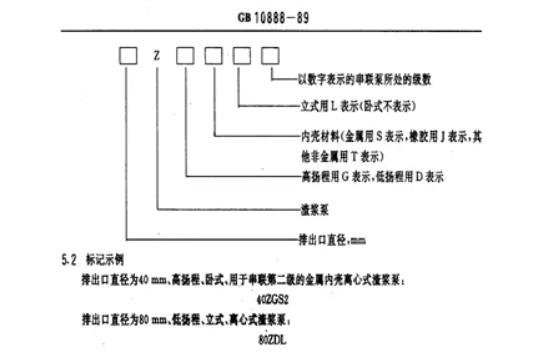

1 渣浆泵的型号
排出口直径为40mm，高扬程、卧式、用于串联二级的金属内科离心式渣浆泵的标记是：40ZGS2
2 泵的性能参数

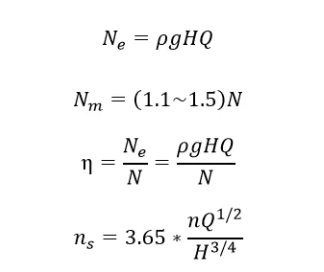

泵的主要性能参数有：流量Q，扬程H，轴功率N，有效功率Ne，电动机的输入功率Nm, 效率η，比转数ns。
n单位r/min；Q单位m3/s，H单位m，N单位W。式中n是泵的转速:常见的是2900，1480，980，730，590 r/min（电机直联传动）。上面比转数是按单级、单吸叶轮为标准计算的，如果为双吸，流量应按总流量的一半计算，如果实际是多级泵，扬程应取总扬程的1/m，m是泵的级数。

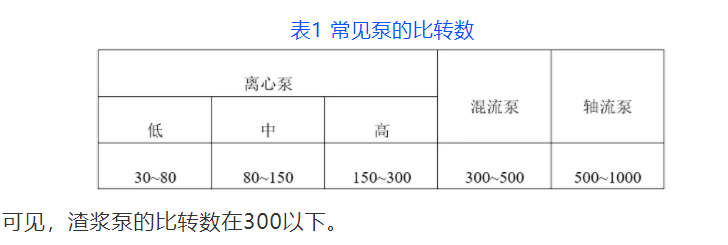

比转数反映了系列泵性能上的特点，比转数大，表明其流量大而扬程小，反之，表明流量小而扬程大。表现在叶轮上就是，比转数大的叶片宽而短，比转数低的叶片窄而长，从整个叶轮结构来看，径向流出的离心式逐渐变成轴向流出的轴流式。因此，在泵的选型时，已知设计流量、扬程后，结合原动机的转速先计算出比转数，存而初步确定出可以采用的泵的型号。
3 变频泵相关问题
首先了解一下交流异步电机转速与频率的关系：
单位转/分；p为电机磁极对数，例如6极三对。转速是60*50/3=1500r/min；对于交流异步电机也可用上面公式，但其转速相对于磁场磁极变化略有滞后1500*0.98=1480r/min。可见，频率与转速成正比。

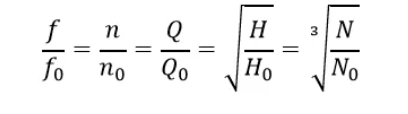

另外一个重要的关系式是：频率、转速、扬程、流量之间的关系。
4 泵的选型
**种选泵的方法：查表2泵的大致选型表。
例如矿浆密度是1300kg/m3，流量是450m3/h，扬程是25m，试选泵，并计算有效功率，轴功率，电机功率。
有效功率：
、

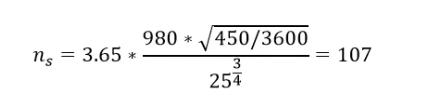

其次，计算泵的轴功率时，我们先要计算一下比转数，以判断泵的效率是否需要修正。（根据国标JB/T8096-2013 离心式渣浆泵，离心式渣浆泵效率曲线，当卧式泵的比转数Ns小于70时，就要对泵的效率修正。）计算本例子中的比转数（假定原动机转速980r/min，假设计算时选常用的1480或者980r/min）：即比转数是：
第二种选择泵的方法是：直接查离心式渣浆泵系列性能图。
这个是*简单的方法，查图3 渣浆泵选型图（详见GB10888-89 离心式渣浆泵形式与基本参数）。本文附图限于原版pdf清晰度，不是很清楚。需要的自行下载国标，或者在 煤球进化 留言“渣浆泵”。笔者将及时回复。
流量是450m3/h，扬程是25m时，我们查图3就可以直接选出泵的型号是：200ZD，转速等于730r/min. 两种方法选型结果一致。泵的功率计算参照**种计算方法。
注，这里只考虑了流量和扬程的关系，具体环节的设计还要考虑输送框矿浆的性质、矿浆中物料的*大粒度等等，具体可参照GB/T 8096-2013离心式渣浆泵离心式渣浆泵数据单的具体细节考虑。
